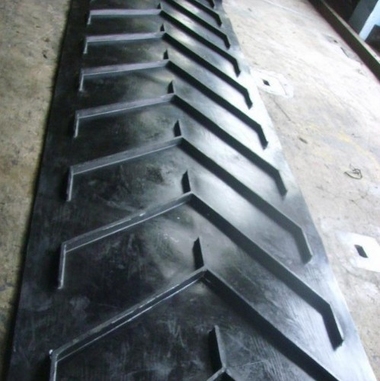

Лента шевронная

5 февраля 2018 г.

        Перед производственниками часто стоит задача экономии полезной площади и эффективного размещения на ней оборудования. Неоценимую помощь в этом вопросе играет шевронная лента для конвейера (лента с выступами), позволяющая повысить угол конвейерного наклона за счет повышения сцепки продукции с материалом перемещающейся ленты.

        Для перемещения единичных грузов используют шевронные ленты, минимум шеврона которых увеличивает угол конвейерного наклона на 20 градусов в отличие от лент на основе резины и ткани с ровной поверхностью. Упакованная продукция в виде пакетов, ящичков, коробов перемещается с максимальным углом 45 градусов.

        Для предметов кусками и насыпью применяют шеврон с амплитудой выше 0,6 см, а именно: 1,0, 1,5, 1,6, 2,0, 2,5, 3,0 и 3,2 см. Базой этих лент являются традиционные российские ленты ТК-200, ТК-300 и импортные ЕР-250, ЕР-400, ЕР-630. На их поверхности вулканизационным способом литья оформлены шевроны высотой 0,6-3,2 см.

        Наилучший промежуток между шевронами достигает 30-60 см. Приемлемая высота шеврона для перемещения:

1. песочных масс, смесей гравия с песком, измельченного угля и дробленного известняка составляет 0,6-1,0 см;
2. для обычного груза насыпью - 1,0-1,6 см;
3. для крупных кусков - 1,6-2,5 см.

        С целью устранения перемещения вспять для груза кусками через ленточный шеврон габариты кускового материала укладываются в двукратную высоту шеврона.

        Наша фирма ООО «Велес Групп» продает и устанавливает ленту шевронную, звоните нам +7 (495) 799-36-46, 8 (800) 700-41-43.

При подборе высоты ленточного выступа ориентируются на 3 показателя:

1. диаметр барабана для привода;
2. угол конвейерного наклона;
3. ленточная толщина.

        Для высоты 0,6 см эти показатели соответственно равны: 25-40 см, 20-25 градусов, 0,5-0,8 см; для 1,2-2,0 см: 30-50 см, 25-45 градусов, 0,8-1,5 см; для 2,5-3,2 см: 30-60 см, 30-45 градусов, 1,2-1,8 см.

К достоинствам шевронной ленты можно отнести следующие позиции:

1. доброкачественная ленточная гибкость;
2. повышенная стойкость к износу;
3. повышенная адгезия;
4. пониженное относительное растяжение при нагрузке в 10 %;
5. ремонтопригодность;
6. повышенная стабильность к атмосферным воздействиям;
7. наличие бортов из резины.

        Использование шевронных конвейерных лент приводит к уменьшению ее расхода на пятую часть благодаря снижению конвейерной длины и цены установки в целом на десятую часть, а массы на 14 %. При галерейном монтаже конвейера ее длина и цена уменьшается на 20 %.
