Условные обозначения конвейерной ленты

Условные обозначения конвейерной ленты

28 марта 2019 г.

       Рабочие элементы ленточных транспортеров принадлежат к категории изнашиваемых изделий, требующих периодической замены. Ассортимент данной продукции настолько обширен и многообразен, что изучение этой темы требует немало времени. Для упрощения выбора производители маркируют продукцию в соответствии со стандартными нормативами. Таким образом, условные обозначения конвейерной ленты информируют о назначении и основных технико-эксплуатационных свойствах полотна.

       Транспортерные дорожки проектируются, согласно отечественному ГОСТ 20-85 и европейским техническим нормам DIN 21102, что находит отражение в артикуле товаров. В буквенно-цифровой форме обозначений отображаются важные параметры, определяющие применение изделия - характеристики обкладочной резины, тип ткани в каркасе и ее прочность на разрыв, ширину полосы, толщину обеих обкладок, вид борта.

       Структура резинотканевого полотна формируется из слоев тягового каркаса, образованного техническим текстилем, и наружных каучуковых обкладок. Каркас отвечает за несущую способность и разрывную прочность дорожки, а обкладки предохраняют тяговый элемент от повреждений, обусловленных внешними нагрузками. Очевидно, что для каждой транспортной установки полотна подбираются индивидуально, с учетом условий эксплуатации.

       В армировании отечественных конвейерных лент употребляются синтетические ткани из капроновых волокон (ТК), композита лавсана с капроном (ТЛА, ТЛК), а также комбинированные материи из лавсана и хлопка (БКНЛ). В маркировке буквами указывается состав текстиля, а цифры после литер информируют о прочности ткани на разрыв, выраженной в Н/мм. Числовое значение перед буквенными символами сообщает о количестве тканевых прокладок.

       От формулы обкладочной резины, зашифрованной в начальных буквах маркировки, зависит устойчивость грузонесущей дорожки к определенным режимам испытаний: "И" - обычные условия, "А" - тяжелые, "Б" - средние, "М" - пониженные температуры, "Т" (1,2,3) - высокотемпературные воздействия в разных термических диапазонах, "Г" (1,2) - шахты, "П" - транспортировка продуктов питания.

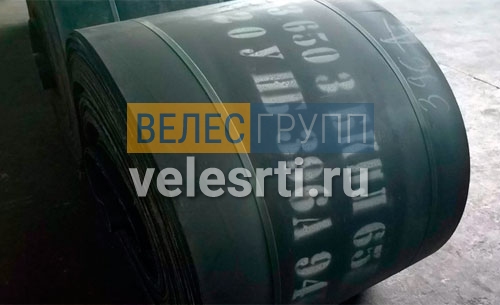

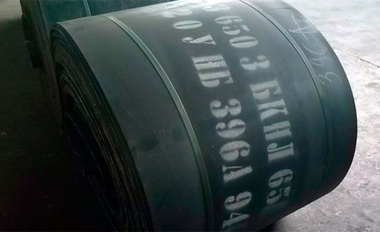

       Чтобы правильно расшифровать условные обозначения конвейерной ленты, рассмотрим пример: М-300х5-ТК-200-5/2. "М" - морозостойкая, 300 - ширина в мм, 5 прокладочных слоев в каркасе из капроновой (ТК) ткани прочностью 200 Н/мм каждый пласт. Дробь в конце шифра свидетельствует о толщине рабочей и тыльной обкладок (5 мм и 2 мм).
