Приводные клиновые ремни многоручьевые

Приводные клиновые ремни многоручьевые

23 марта 2020 г.

       Клиноременные передачи принадлежат к разряду самых распространенных конструкций, используемых в приводах машин и механизмов. В системах этого типа звеном, передающим вращательный момент ведомому шкиву, служит гибкий ремень с трапециевидным сечением. Приводные клиновые ремни многоручьевые – разновидность клиновидных изделий, отличающаяся наличием в сечении нескольких трапеций, связанных у широких оснований общим полотном. Поликлиновое устройство позволяет узлам выдерживать пульсирующие нагрузки, предотвращая соскальзывание и перекручивание элемента.

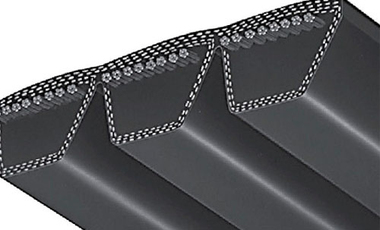

       Структура многоручьевых (связанных) ремней аналогична стандартным клиновидным образцам, складываясь из резиновых слоев растяжения и сжатия, кордошнурового каркаса и текстильной обертки. При этом плотный резиновый слой, объединяющий трапеции, расположен над армированием.

       Благодаря способности надежно охватывать штифт, приводный ремень связанного типа обеспечивает безупречную передачу крутящего момента с максимальной производительностью. Рассматриваемые изделия нашли широкое применение в приводных механизмах со значительным расстоянием между осями, а также в конструкциях с вертикальным расположением осей.

       К достоинствам многоручьевых ремней следует отнести увеличенную прочность, высокую продуктивность передачи мощности в стесненных пространствах, исключение детонаций во время работы, долговечность, надежность посадки. Обладая прекрасной переносимостью повышенных температур, поликлиновые элементы отлично справляются с нагрузками в механизмах непрерывного действия.

       Как и любые варианты ремней, многоручьевые экземпляры подбираются с ориентиром на маркировку, состоящую из двух частей. В первой указывается количество ручейков (дорожек), а вторая информирует о длине, выраженной в метрическом или в дюймовом эквиваленте. В качестве примера, можно рассмотреть изделие с обозначением «6PJ610», где длина равна 610 мм, а 6PJ обозначает 6 ручейков (5 впадин и 6 выступов). Несколько сложнее в расшифровке маркировка типа «586-7PJ-230». В этом случае длина выражается, как в миллиметрах, так и в дюймах, где показатель 586 – мм, а 230 – дюймы (для перевода в миллиметры число умножается на 2,54). Помимо прочего, поликлиновые образцы отличаются стандартами клиньев, поставляясь в нескольких версиях трапецеидальных профилей:

Название профиля

длина широкого основания клина, мм

Высота клина, мм

3V/9J

9,9

9,9

5V/15J

15

15,1

8V/25J

25

25,5

SPZ

9,7

10,5

SPA

12,7

12,5

SPB

16,5

15,6

SPC

22

22,6

A/HA

13

9,9

B/HB

17

13

C/HC

22

16,2

D/HD

32

22,4

3VX/9JX

13

17

5VX/15JX

9,9

13

Название профиля

длина широкого основания клина, мм

Высота клина, мм

3V/9J

9,9

9,9

5V/15J

15

15,1

8V/25J

25

25,5

SPZ

9,7

10,5

SPA

12,7

12,5

SPB

16,5

15,6

SPC

22

22,6

A/HA

13

9,9

B/HB

17

13

C/HC

22

16,2

D/HD

32

22,4

3VX/9JX

13

17

5VX/15JX

9,9

13

Название профиля

длина широкого основания клина, мм

Высота клина, мм

3V/9J

9,9

9,9

5V/15J

15

15,1

8V/25J

25

25,5

SPZ

9,7

10,5

SPA

12,7

12,5

SPB

16,5

15,6

SPC

22

22,6

A/HA

13

9,9

B/HB

17

13

C/HC

22

16,2

D/HD

32

22,4

3VX/9JX

13

17

5VX/15JX

9,9

13

Название профиля

длина широкого основания клина, мм

Высота клина, мм

3V/9J

9,9

9,9

5V/15J

15

15,1

8V/25J

25

25,5

SPZ

9,7

10,5

SPA

12,7

12,5

SPB

16,5

15,6

SPC

22

22,6

A/HA

13

9,9

B/HB

17

13

C/HC

22

16,2

D/HD

32

22,4

3VX/9JX

13

17

5VX/15JX

9,9

13

       Приводные клиновые ремни многоручьевые в различных вариантах модификаций и типоразмеров представлены в каталоге товаров предприятия ООО «Велес Групп» продукцией чешского бренда Rubena, а также изделиями отечественного производства. Телефоны офиса нашего отдела онлайн-продаж +7 (495) 799-36-46, 8 (800) 700-41-43. Наш адрес г. Москва, пр-т Мира, д. 102.
